贝斯特bst2222染色機公司公開發明了一種實用新型染色機用調流式導布管，包括：管體(ti) ，所述管體(ti) 內(nei) 具有內(nei) 腔，所述管體(ti) 一端為(wei) 進水口，另一端為(wei) 出水口，所述管體(ti) 和內(nei) 腔之間活動連接有多個(ge) 流量調節板，所述流量調節板活動連接在管體(ti) 上，一端伸出於(yu) 管體(ti) ，另一端伸出於(yu) 內(nei) 腔，所述內(nei) 腔上還設置有多個(ge) 穩流塊，所述穩流塊設置於(yu) 流量調節板內(nei) 側(ce) 。通過上述方式，本實用新型染色機用調流式導布管，能夠自由調節流量，保證管內(nei) 布匹運行平順，安全可靠，結構簡單。

染色機用調流式導布管
技術領域
本實用新型涉及染色機領域，特別是涉及一種染色機用調流式導布管。
背景技術
高溫高壓染色機是指染色溫度在130～135℃之間，染色壓力在0.3MPa左右的染色機。高溫高壓染色機包括主筒、導布管和泵，導布管和主筒首尾連通構成了布匹的循環回路。布匹染色漂洗的過程，就是布匹隨著被泵驅動的染液水流從(cong) 導布管到主筒、再從(cong) 主筒到導布管循環回流的過程。導布管是布匹染色、漂洗的通道之一。現有技術的高溫高壓染色機的導布管的管腔的橫截麵為(wei) 圓形，布匹在導布管內(nei) 染色漂洗過程中，圓形的導布管容易使得管內(nei) 的染液水流打旋，導致隨著染液水流漂洗的布匹打轉起撚甚至打結，這樣，布匹染色均勻性差，而且在導布管內(nei) 運行不平順。
發明內(nei) 容
本實用新型主要解決(jue) 的技術問題是提供一種染色機用調流式導布管，能夠自由調節流量，保證管內(nei) 布匹運行平順，安全可靠，結構簡單。
為(wei) 解決(jue) 上述技術問題，本實用新型采用的一個(ge) 技術方案是：提供一種染色機用調流式導布管，包括：管體(ti) ，所述管體(ti) 內(nei) 具有內(nei) 腔，所述管體(ti) 一端為(wei) 進水口，另一端為(wei) 出水口，所述管體(ti) 和內(nei) 腔之間活動連接有多個(ge) 流量調節板，所述流量調節板活動連接在管體(ti) 上，一端伸出於(yu) 管體(ti) ，另一端伸出於(yu) 內(nei) 腔，所述內(nei) 腔上還設置有多個(ge) 穩流塊，所述穩流塊設置於(yu) 流量調節板內(nei) 側(ce) 。
在本實用新型一個(ge) 較佳實施例中，所述流量調節板的數量為(wei) 2個(ge) ，所述流量調節板對稱設置在管體(ti) 上。
在本實用新型一個(ge) 較佳實施例中，所述穩流塊的橫截麵呈三角形，所述穩流塊的數量為(wei) 2個(ge) ，所述穩流塊均勻間隔設置在內(nei) 腔上。
在本實用新型一個(ge) 較佳實施例中，所述流量調節板和管體(ti) 之間通過密封條密閉連接。
在本實用新型一個(ge) 較佳實施例中，所述管體(ti) 為(wei) 內(nei) 部中控的圓柱形管體(ti) 。
本實用新型的有益效果是：本實用新型染色機用調流式導布管，能夠自由調節流量，保證管內(nei) 布匹運行平順，安全可靠，結構簡單。
附圖說明
為(wei) 了更清楚地說明本實用新型實施例中的技術方案，下麵將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下麵描述中的附圖僅(jin) 僅(jin) 是本實用新型的一些實施例，對於(yu) 本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

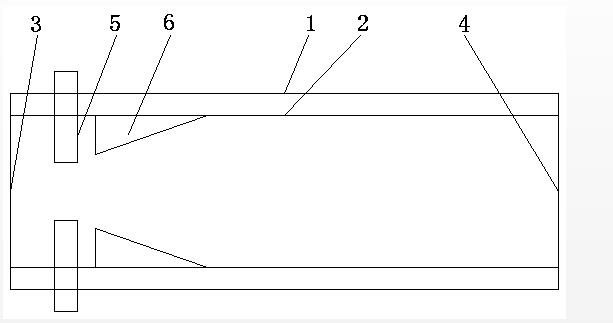

圖1是本實用新型染色機用調流式導布管一較佳實施例的結構示意圖；
附圖中各部件的標記如下：1、管體(ti) ，2、內(nei) 腔，3、進水口，4、出水口，5、流量調節板，6、穩流塊。
