贝斯特bst2222染色機發明公開了一種新型染色機用可調型噴嘴，包括：噴嘴座，所述噴嘴座內(nei) 配合設置有噴嘴芯和噴嘴蓋，所述噴嘴蓋設置在噴嘴芯上方，所述噴嘴蓋和噴嘴芯之間形成噴液進入口，所述噴嘴芯內(nei) 部設置有多個(ge) 微型調流板，所述微型調流板一端活動連接在噴嘴芯上，另一端位於(yu) 噴液進入口的下方。通過上述方式，本實用新型染色機用可調型噴嘴，能夠自由調節噴嘴噴射流量，結構簡單，使用方便。
1.一種染色機用可調型噴嘴，其特征在於(yu) ，包括：噴嘴座，所述噴嘴座內(nei) 配合設置有噴嘴芯和噴嘴蓋，所述噴嘴蓋設置在噴嘴芯上方，所述噴嘴蓋和噴嘴芯之間形成噴液進入口，所述噴嘴芯內(nei) 部設置有多個(ge) 微型調流板，所述微型調流板一端活動連接在噴嘴芯上，另一端位於(yu) 噴液進入口的下方。
2.根據權利要求1所述的染色機用可調型噴嘴，其特征在於，所述微型調流板繞其與噴嘴芯的連接處做0-90°旋轉，多個所述微型調流板繞噴嘴芯所在圓心上呈間隔均勻設置。3.根據權利要求1所述的染色機用可調型噴嘴，其特征在於，所述噴嘴座上設置有噴嘴入液口，所述噴嘴入液口與噴液進入口相連通。
4.根據權利要求1所述的染色機用可調型噴嘴，其特征在於，所述噴嘴蓋和噴嘴座通過螺紋連接，所述噴嘴蓋和噴嘴芯均為漏鬥形。
5.根據權利要求1所述的染色機用可調型噴嘴，其特征在於(yu) ，所述噴嘴座、噴嘴芯和噴嘴蓋均為(wei) 金屬製成，並且內(nei) 部均塗覆有特氟龍塗層。

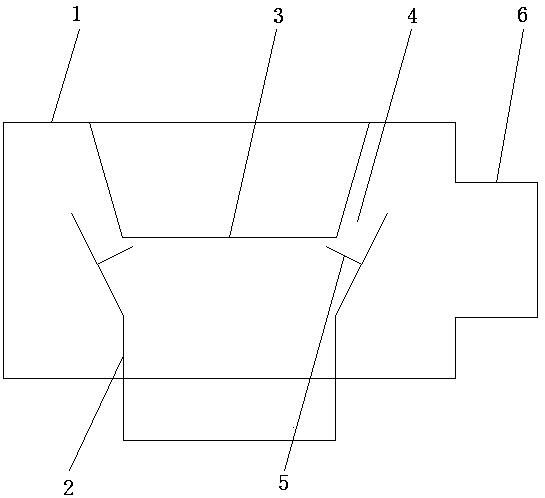

附圖中各部件的標記如下：1、噴嘴座，2、噴嘴芯，3、噴嘴蓋，4、噴液進入口，5、微型調流板，6、噴嘴入液口。
說明書染色機用可調型噴嘴
技術領域
本實用新型涉及染色機領域，特別是涉及一種染色機用可調型噴嘴。
背景技術
一般的溢流染色機噴嘴呈圓形，噴嘴蓋與噴嘴座用螺釘連接，噴嘴芯座與噴嘴座焊接，噴嘴間隙不可調，且內無擋水板。其主要缺陷在於：1、由於常用的噴嘴斷麵形狀呈圓形，當圓筒形織物通過噴嘴時會被卷成柱狀，織物內部氣體無法隨織物一起流出噴嘴，且嘴彎管內有回流，易產生“氣鼓”現象。2、由於染色布料的材料不同，需調整噴嘴的噴水速度，而常用噴嘴間隙不可調，必須更換不同噴嘴，造成染廠的成本負擔及換裝的麻煩。
發明內容
本實用新型主要解決的技術問題是提供一種染色機用可調型噴嘴，能夠自由調節噴嘴噴射流量，結構簡單，使用方便。
為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種染色機用可調型噴嘴，包括：噴嘴座，所述噴嘴座內配合設置有噴嘴芯和噴嘴蓋，所述噴嘴蓋設置在噴嘴芯上方，所述噴嘴蓋和噴嘴芯之間形成噴液進入口，所述噴嘴芯內部設置有多個微型調流板，所述微型調流板一端活動連接在噴嘴芯上，另一端位於噴液進入口的下方。
在本實用新型一個較佳實施例中，所述微型調流板繞其與噴嘴芯的連接處做0-90°旋轉，多個所述微型調流板繞噴嘴芯所在圓心上呈間隔均勻設置。
在本實用新型一個較佳實施例中，所述噴嘴座上設置有噴嘴入液口，所述噴嘴入液口與噴液進入口相連通。
在本實用新型一個較佳實施例中，所述噴嘴蓋和噴嘴座通過螺紋連接，所述噴嘴蓋和噴嘴芯均為漏鬥形。
在本實用新型一個較佳實施例中，所述噴嘴座、噴嘴芯和噴嘴蓋均為金屬製成，並且內部均塗覆有特氟龍塗層。
本實用新型的有益效果是：本實用新型染色機用可調型噴嘴，能夠自由調節噴嘴噴射流量，結構簡單，使用方便。
